Ультразвуковая дефектоскопия свай
Определение длины свай и контроль качества свай методом ультразвуковой дефектоскопии основано на изменении скорости ультразвуковых волн, формы и амплитуды регистрируемых сигналов в средах в зависимости от их структуры и физико-механических свойств.
Исследования проводятся с применением высокоточной аппаратуры. Преимущество ультразвуковых обследований в том, что несущие элементы конструкции не разрушаются во время испытаний, их не нужно восстанавливать в дальнейшем.
Методика проведения испытаний свай ультразвуковым методом

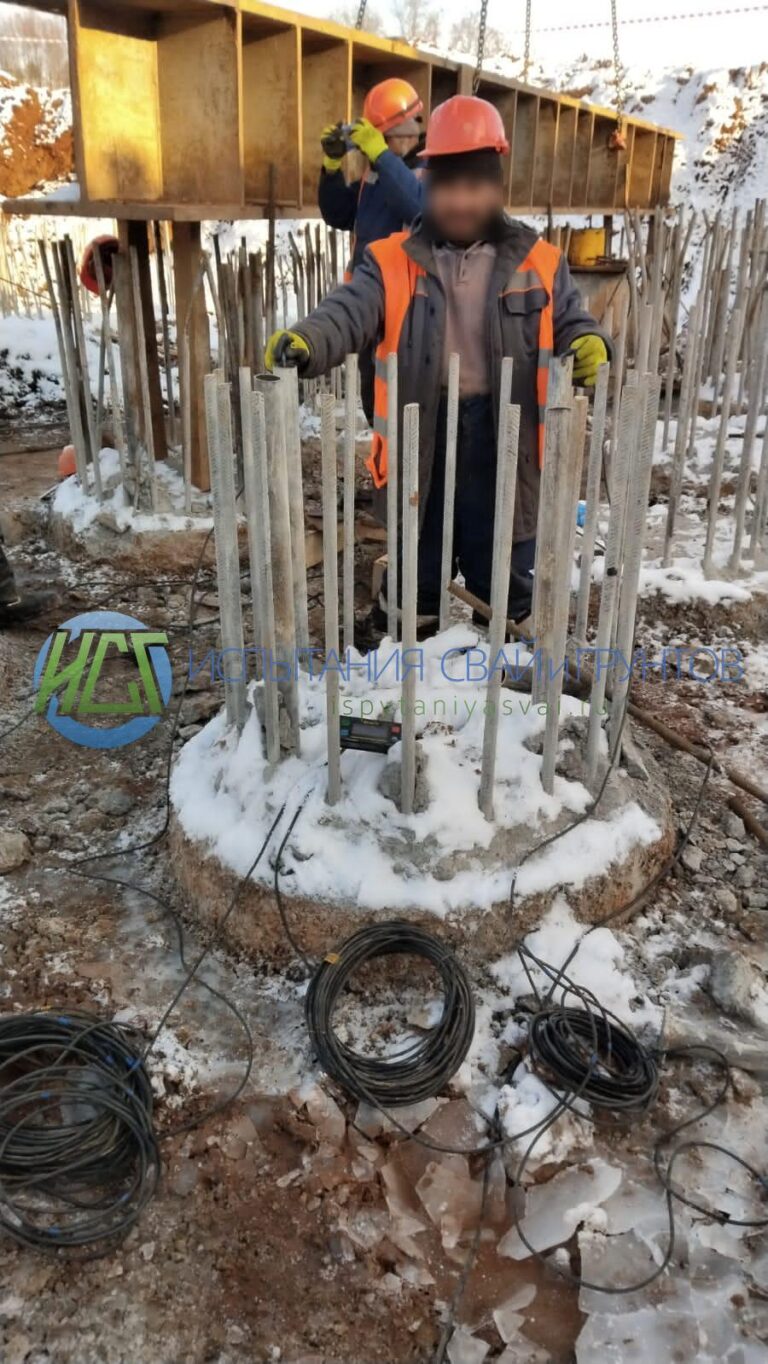

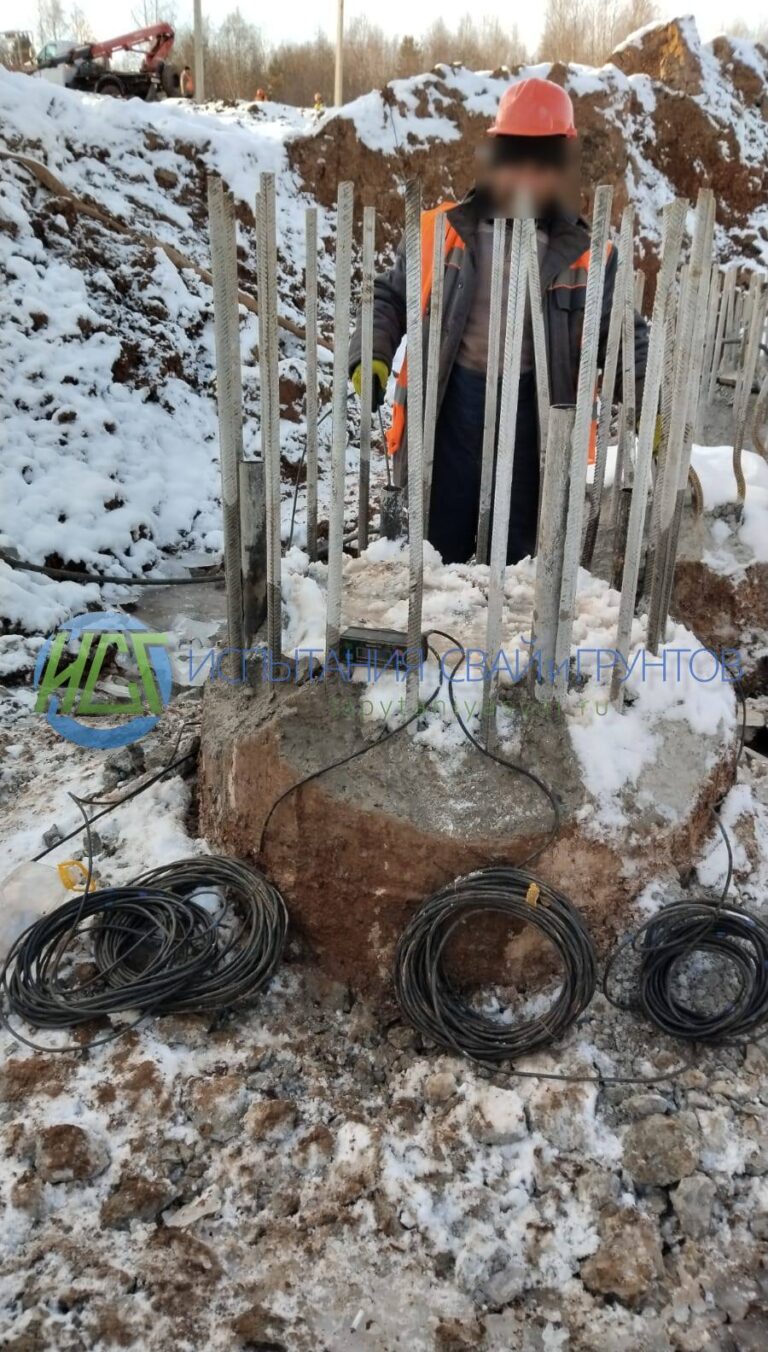

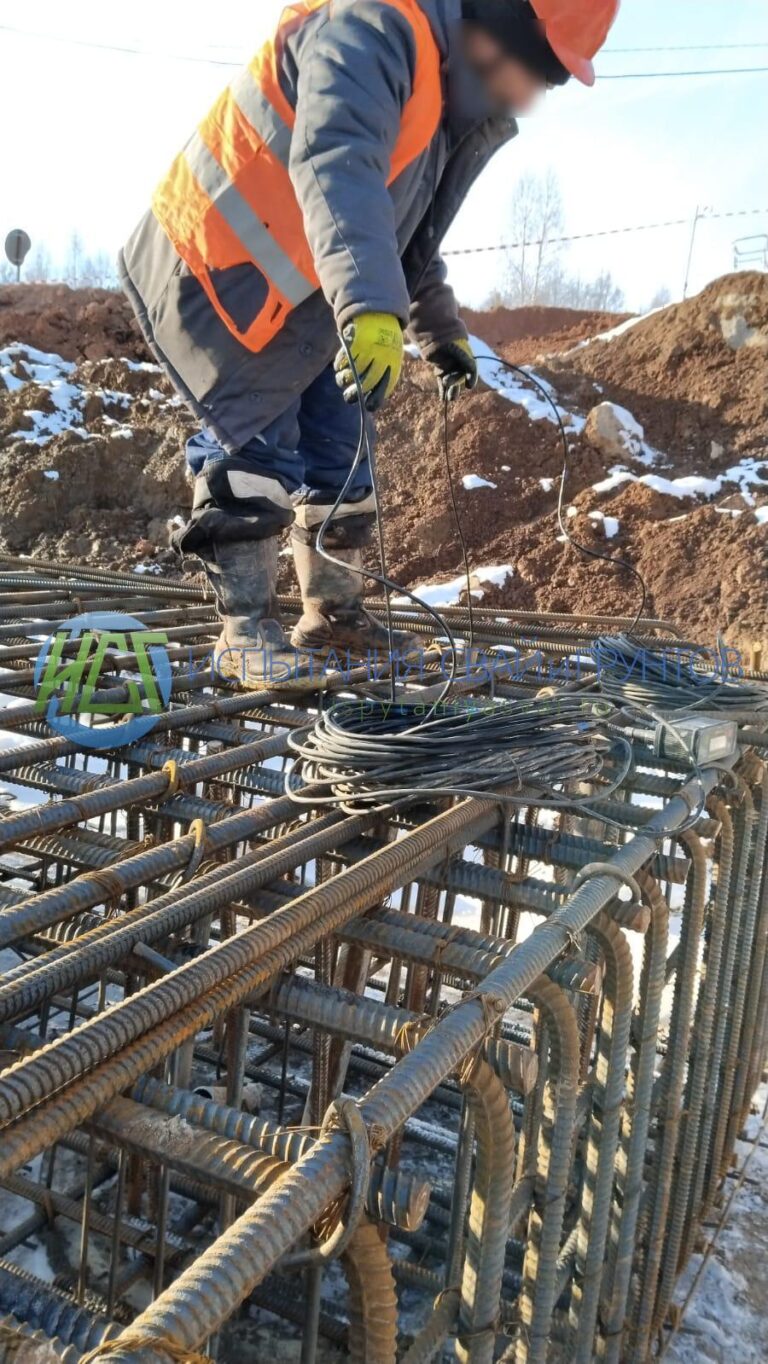

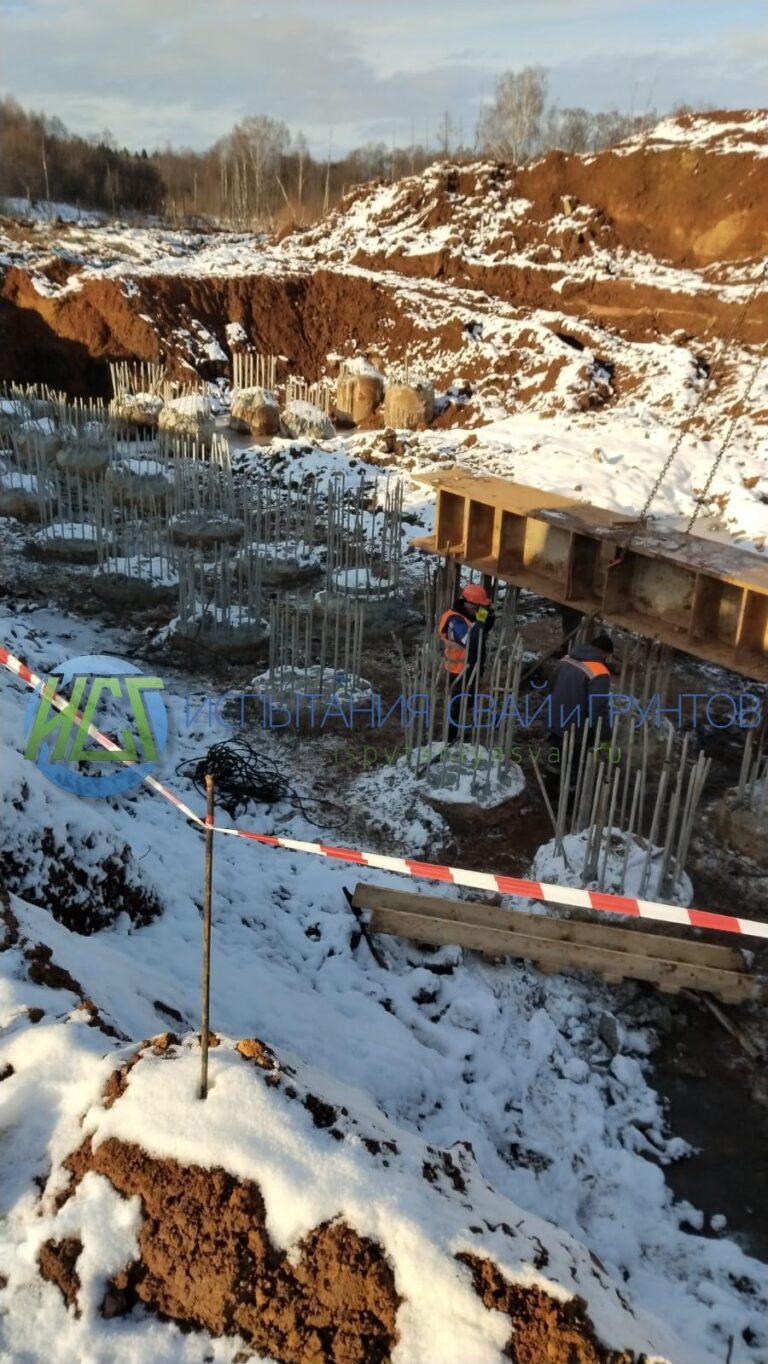

- В тело сваи на стадии укладки бетона в составе арматурного каркаса устанавливают полые трубки. Так, что всего получается определенное количество пар (возможных комбинаций расположения) «излучатель-приемник». Это позволяет «прозвучать» все тело сваи без «темных» зон.
- В одну трубу до нижней отметки погружается источник ультразвуковых волн (излучатель), а в другую приемник ультразвукового излучения. Оба датчика должны располагаться при каждом шаге в одной плоскости.
- Ультразвуковая волна распространяется от источника к приемнику в виде импульсов с рабочей частотой. Источник и приемник последовательно располагаются в контрольных точках по всей длине сваи.
- На каждом шаге замеряются скорости распространения волны в теле сваи.
- Поступающие с датчиков сигналы записываются с применением специального оборудования.

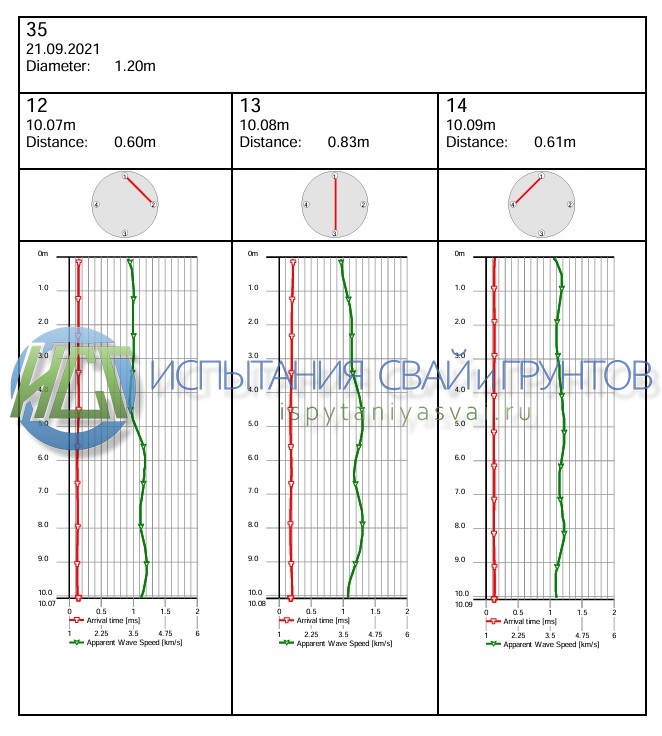

- Далее записанные сигналы обрабатываются с помощью программы, интерпретируются и выдаются в виде протоколов с иллюстрациями и графиками, отображающими дефекты свай.
Цены на испытания свай и грунтов
| Наименование работ | Цена, руб. |
|---|---|
| Динамические испытания свай | от 25 000 |
| Испытания свай статической вдавливающей нагрузкой | от 79 000 |
| Испытания свай статической выдергивающей нагрузкой | от 79 000 |
| Испытания свай статической горизонтальной нагрузкой | от 69 000 |
| Испытания свай волновым методом (метод PDA) | от 69 000 |
| Испытания свай методом погруженного домкрата (метод Остерберга) | от 500 000 |
| Испытания свай в просадочных грунтах | от 150 000 |
| Испытания свай в вечномерзлых грунтах | от 150 000 |
| Штамповые испытания грунта ГОСТ 20276.1-2020 | от 79 000 |
| Штамповые испытания грунтов поверхностным штампом согласно ОДМ 218.5.007-2016 | от 39 000 |
| Испытания штампом в забое скважины | от 89 000 |
| Ультразвуковая дефектоскопия свай, УЗД свай | от 29 000 |
| Сейсмоакустическая дефектоскопия свай, "СОНИК" | от 20 000 |
*расчеты стоимости производятся индивидуально согласно ТЗ заказчика, представлены в ознакомительных целях. Не является публичной офертой.
Ультразвуковая диагностика свай
Испытания выполняются в соответствии с
- ГОСТ 17624-2012 «Бетоны. Ультразвуковой метод определения прочности»
- и международным стандартом ASTM D6760 — 16 Standard Test Method for Integrity Testing of Concrete Deep Foundations by Ultrasonic Crosshole Testing (Стандартный метод испытаний целостности бетона для фундаментов глубокого заложения с применением ультразвука).
При производстве работ применяется дефектоскоп буронабивных свай для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения. Применим к фундаментам типа «стена в грунте», барретам, плотинам.
Обработка результатов и отчетность
Часто задаваемые вопросы
Перед проведением испытаний буровые и/или набивные сваи должны быть проверены на сплошность их стволов методами, предусмотренными нормами контроля качества работ при устройстве свай, бетонируемых на площадке (п.8.1 ГОСТ 5686-2020).
Существует два основных типа испытаний свай под нагрузкой: предварительное и испытание рабочей сваи. Предварительное исследование обычно проводят до начала работ по забивке свай. Испытание рабочей сваи проводят во время закладки или после завершения забивки свай.
«Отдых» свай — это период времени между окончанием их забивки и началом добивки. «Отдых» конструкций нужен, чтобы в грунте восстановились структурные связи. Тогда при исследованиях будут получены точные сведения о несущей способности свай.
п.7.2. ГОСТ 5686-2020. Продолжительность «отдыха» сваи устанавливается программой испытаний в зависимости от состава, свойстви состояния прорезаемых грунтов и грунтов под нижним концом сваи, но не менее:
3 суток — при песчаных грунтах в пределах боковой поверхности свай и под их нижними концами, кроме рыхлых, воддонасыщенных мелких и пылеватых;
6 суток — при глинистых, песчаных рыхлых, а также при разнородных грунтах.
Примечания
1.При прорезании песчаных грунтов в случае наличия под острием сваи крупнообломочных, плотных песчаных или глинистых грунтов твердой консистенции прдолжительность «отдыха» допускается сократить до 1 суток.
2.Более продолжительный срок «отдыха» устанавливают:
- при прорезании водонасыщенных мелких и пылеватых песков — не менее 10 суток;
- при прорезании глинистых грунтов мягко- и текучепластичной консистенции — не менее 20 суток.
Исследования буронабивных свай начинают после того, как бетон опор достигнет 80% проектной прочности. До начала работ сваи проверяют на сплошность стволов (п.8.1 ГОСТ 5686-2020).
Датчики подключаются к анализатору забивки свай (PDA) либо по беспроводной сети, либо с помощью основного кабеля. При каждом ударе молотка происходит обработка измерения деформации и иускорения в режиме реального времени, обеспечивая как графическое отображение данных, так и числовые результаты.
Испытание PDA используют как быструю и экономичную альтернативу проведению нескольких статических испытаний на нагрузку в рамках проекта. С помощью испытаний методом PDA отслеживают нагрузки и осадку, снижают риск повреждения сваи и получают данные о несущей способности сваи в режиме реального времени.
Количество свай для статического испытания — до 0,5% от их общего числа, но не меньше двух штук (за редким исключением). Количество исследований может быть увеличено до 2%, что определяется характером/типом конструкции.
Статическая нагрузка — это механическая сила, медленно прикладываемая к конструкции. Статические нагрузки не меняются со временем, а остаются постоянными. Это позволяет проводить испытания для определения максимальных нагрузок для таких конструкций, как мосты или перекрытия в многоэтажных домах.
Несущая способность — максимальная нагрузка, которую грунт может вынести без разрушения при сдвиге. Показатель получают через деление предельной несущей способности на коээициент запаса прочности (обычно 2 или 3).
Статические испытания — самый точный способ для установления несущей способности сваи, при котором измеряют ее реакцию на приложенную нагрузку. Исследования определяют как предельную разрушающую нагрузку опорной конструкции, так и ее способность выдерживать нагружение без чрезмерного или непрервыного смещения.
Для зданий и сооружений 1 и 2 уровней ответственности перечисленные в 5.2 и 5.3 работы рекомендовано дополнять исследованиями грунтов эталонными и натурными опорами (ГОСТ 5686-2020). (п 5.4 СП 24.13330.2011).
