Волновой метод испытания свай
Контрольные испытания свай с применением принципов волновой теории удара согласно п.8.4 ГОСТ 5686-2020, которые также имеют название метод PDA (Pile Driving Analyzer) либо DLT (Dynamic Load Testing) согласно ASTM D4945 — современная альтернатива для статических испытаний эталонным методом.
Испытания базируются на теории распространения упругой волны в одноосном стержне. С их помощью специалисты получают информацию с точностью статических и оперативностью динамических испытаний. Метод прошел стандартизацию в 52 странах мира и подходит для всех типов свай. В России также регламентируется ГОСТ 5686-2020.

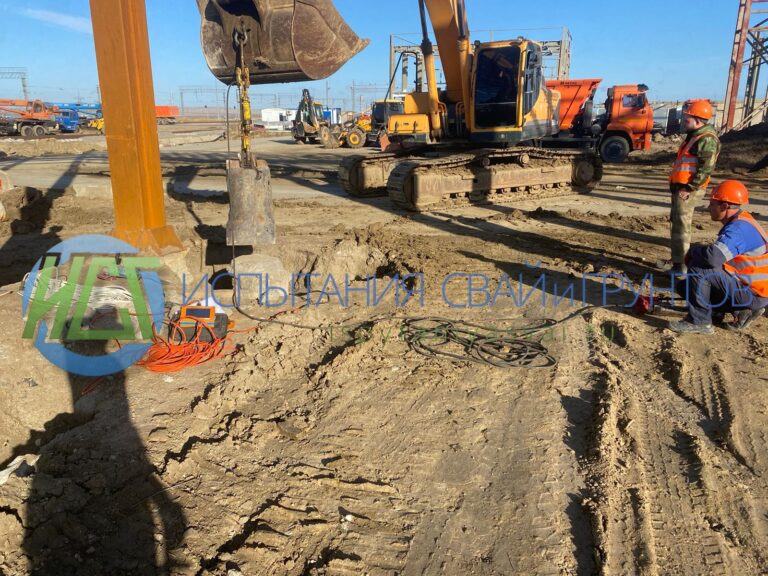

Процесс испытания свай ударной нагрузкой
Сначала производятся первые 2-3 удара с высоты 0,2 — 0,3 метра, при которых проверяется правильность установки оборудования и проверка работоспособности датчиков, а также калибровка молота.
Последующие удары являются «рабочими» и выполняются с высоты 0,4 – 2,0 метров, при этом высота подъема молота каждый раз определяется дополнительно в зависимости от качества сигнала (наличия/отсутствия помех), его амплитуды и коэффициента затухания.
Нагружение сваи происходит поэтапно. С каждым последующим ударом происходит приращение высоты подъема ударной части молота и как следствие увеличение динамических нагрузок на испытываемую сваю. При этом осуществляется контроль за напряжением в каждом сегменте сваи (вся свая делится на сегменты высотой по 2 метра) и производится наблюдение за сплошностью ее ствола по параметру, подтверждающему целостность сваи, который должен находиться в пределах 80 – 100% (сплошность сваи не нарушена).
Статическая несущая способность сваи определяется путем анализа распространения по свае прямых и обратных волн напряжений и скоростей. Измеренные сигналы обрабатываются и автоматически сохраняются в PDA / DLT-системе. Данные могут быть легко извлечены для дальнейшего анализа, графических презентаций или отчетов в полном соответствии с ГОСТ 5686-2020.
Цены на испытания свай и грунтов
| Наименование работ | Цена, руб. |
|---|---|
| Динамические испытания свай | от 25 000 |
| Испытания свай статической вдавливающей нагрузкой | от 79 000 |
| Испытания свай статической выдергивающей нагрузкой | от 79 000 |
| Испытания свай статической горизонтальной нагрузкой | от 69 000 |
| Испытания свай волновым методом (метод PDA) | от 69 000 |
| Испытания свай методом погруженного домкрата (метод Остерберга) | от 500 000 |
| Испытания свай в просадочных грунтах | от 150 000 |
| Испытания свай в вечномерзлых грунтах | от 150 000 |
| Штамповые испытания грунта ГОСТ 20276.1-2020 | от 79 000 |
| Штамповые испытания грунтов поверхностным штампом согласно ОДМ 218.5.007-2016 | от 39 000 |
| Испытания штампом в забое скважины | от 89 000 |
| Ультразвуковая дефектоскопия свай, УЗД свай | от 29 000 |
| Сейсмоакустическая дефектоскопия свай, "СОНИК" | от 20 000 |
*расчеты стоимости производятся индивидуально согласно ТЗ заказчика, представлены в ознакомительных целях. Не является публичной офертой.
Преимущества испытаний свай волновым методом
- Сокращение сроков выполнения работ: с помощью оборудования высокой точности за 1 рабочую смену испытывают до 15 свай.
- Точность измерений и детальный анализ работы опор под воздействием нагружения. Возможность получить информацию раздельно: установить несущую способность опоры для боковой поверхности и отдельно для «пяты» сваи.
- Экономически выгоднее, чем эталонный способ исследования свай за счет отсутствия сопутствующих расходов и сокращения сроков проведения работ.
Отдых свай перед статическими испытаниями грунтов
Важно верно определить тип грунта на объекте, чтобы выбрать правильный срок «отдыха» установленных опорных конструкций. В процессе «отдыха» опор происходит усадка грунта, а скорость процесса определяется его структурой и составом.
Время «отдыха» опор для разных типов грунта:
- При вбивании в крупнообломочные массивы или плотный песок время выдержки составит 24 часа.
- Установленные в песчаные почвы опоры требуют выдержки до 3 дней.
- Для глинистых или разнородных поверхностей срок «отдыха» конструкций составляет от 6 суток.
- При вбивании в мелкодисперсные или водонасыщенные грунты период выдержки — 10 дней.
- Для установленных на пластичных, мягких и текучих глинистых почвах опор срок «отдыха» продлевается на 20 суток.
Исследования буронабивных свай начинают только после схватывания бетонного основания как минимум на 80%. Проверка проводится согласно разработанной программе, ведется рабочий журнал, обязательна схема котлована с указанными местами забивки опор.
Обработка результатов и отчетность

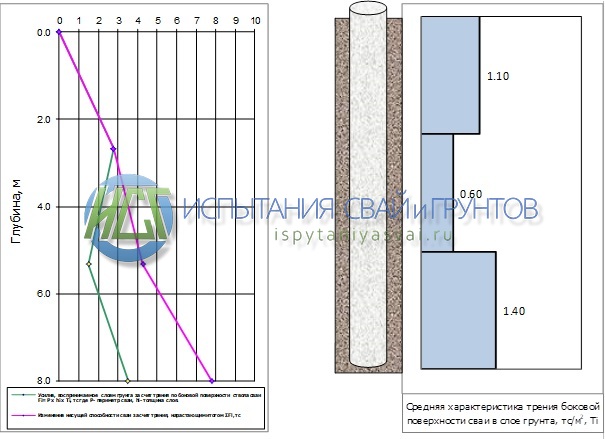

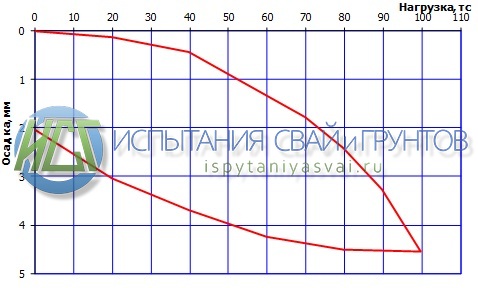

- график зависимости осадки сваи от нагрузки с учетом упругой деформации грунта (как и по результатам стандартных статических испытаний);
